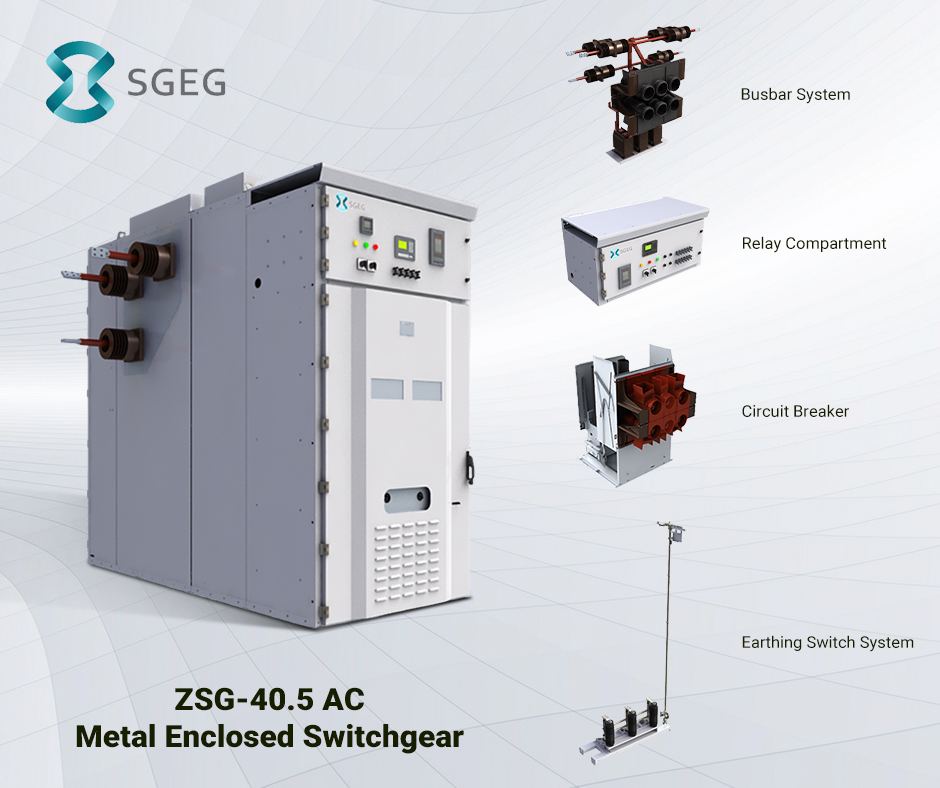

ZSG-40.5 สวิตช์เกียร์โลหะปิดสำหรับกระแสสลับ
◆ ใช้กับระบบแรงดันกลาง 40.5kV
◆ กระแสพิกัด 3150A และต่ำกว่า
◆ ระบบบัสฉนวนเต็มรูปแบบ
◆ ทนทานต่ออาร์คภายใน
◆ การระบายอากาศขั้นสูง
◆ ช่องทางปลดปล่อยความดันอิสระ
◆ ทุกฉากกั้นโลหะมีช่องระบายความดันอิสระในแต่ละช่อง
◆ ใช้เทคโนโลยีขยายเฟสเพื่อให้ได้ระยะห่างอากาศระหว่างเฟสและกราวด์ ≥ 300 มม. สำหรับระบบบัสบาร์และห้องเคเบิล
◆ เทคโนโลยีการแปรรูปขั้นสูงลดการคายประจุเฉพาะที่และยืดอายุการใช้งาน
◆ โครงสร้างการนำความร้อน การระบายอากาศ และการกระจายความร้อนขั้นสูงรักษาอุณหภูมิผลิตภัณฑ์ให้ต่ำ
◆ ฟังก์ชันล็อคอิน 'ห้าป้องกัน' ที่เชื่อถือได้และครบถ้วนรับประกันความปลอดภัยของผู้ปฏิบัติงานและสวิตช์เกียร์อย่างมีประสิทธิภาพ
◆ ระดับความฉลาดสูง รวมถึงการตรวจสอบลักษณะทางกล การตรวจสอบอุณหภูมิ หน้าต่างแสดงภาพ การควบคุมระยะไกล และฟังก์ชันอื่นๆ
-
ระบบบัสบาร์
◆ ทองแดงท่อนำไฟฟ้าสูงด้วยบุชชิงสิทธิบัตรเพื่อให้สนามไฟฟ้าเสมอกัน
◆ ปลายบัสบาร์ใช้เทคโนโลยีการขึ้นรูปขั้นตอนเดียวด้วยการกดเย็นเพื่อความแม่นยำสูง
◆ เชื่อมต่อด้วยสลักเกลียวความแข็งแรงสูงและแหวนรองแรงดันรูปจานเพื่อเพิ่มความน่าเชื่อถือของการเชื่อมต่อ
◆ หุ้มด้วยท่อหดตัวทนไฟและฝาครอบฉนวนบนรอยต่อ
◆ ความสูงของปลายเคเบิลเพิ่มขึ้น สะดวกในการติดตั้งและบำรุงรักษา
◆ ติดตั้งฉากกั้นโลหะและบุชชิงฉนวนที่ด้านข้างช่องเพื่อหลีกเลี่ยงการขยายตัวของความล้มเหลวอาร์คภายใน -
◆ สำหรับการป้องกันตัวเรือน ควบคุม วัด และส่วนประกอบทุติยภูมิอื่นๆ เพื่อควบคุม/วัด/ตรวจสอบจากระยะไกลหรือในพื้นที่
◆ มีรูเคเบิลที่ด้านข้างสำหรับเชื่อมต่อเคเบิลควบคุมระหว่างแผง
◆ ความสูงสามารถกำหนดเองได้
◆ ปุ่มควบคุม สวิตช์ ไฟแสดงสถานะ หลอดไฟ หน้าจอตรวจสอบ และเครื่องมืออื่นๆ สามารถติดตั้งบนประตูได้ -
เซอร์กิตเบรกเกอร์
◆ มีรถเข็นหลากหลาย เช่น รถเข็นเซอร์กิตเบรกเกอร์ รถเข็น PT รถเข็นไอโซเลเตอร์ รถเข็นวัด เป็นต้น และสามารถสลับกันได้
◆ รางโลหะบนฐานสำหรับรถ VCB ในการถอดเข้าและออก
◆ ใช้คอนแทคเตอร์หลายนิ้ว (กลุ่มทิวลิป) บน VCB และคอนแทคเตอร์คงที่ในกล่องคอนแทคต์บนตู้เพื่อสร้างวงจรหลัก
◆ รถ VCB ถอดเข้าและออกด้วยมือหรือมอเตอร์
◆ มีชัตเตอร์ปลอดภัยสำหรับแยกคอนแทคต์เคลื่อนที่และคอนแทคเตอร์คงที่เมื่อ VCB อยู่ในตำแหน่งทดสอบ -
ระบบสวิตช์สายดิน
◆ ทนทานต่อกระแสปิดลัดวงจรอย่างน้อยสองเท่า
◆ ทำงานด้วยมือหรือมอเตอร์
◆ มีอินเตอร์ล็อกกับเบรกเกอร์และช่องสายเคเบิลเพื่อความปลอดภัย
